截止閥結構原理
發布時間：2021-08-02 09:54:06 訪問：
所述手動截止閥的啟閉部分為塞型閥瓣，密封上為平面或海錐面，閥瓣沿閥座中心線作直線運動。截流閥可以用來控制各種類型的流體，如空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等。很適合作切斷和節流使用。因為這類閥門的閥桿啟閉行程比較短，所以有很可靠的切斷功能。
截流閥產品特性：
手動截止閥結構良好，密封可靠，性能優良，造型美觀。閥桿鋼度提高，明顯減少噪音及振動，提高閥門的使用壽命及各項性能。2、截止閥可安裝在管道的任何位置，介質由下向上流動。DN250以上采用先進的多密封，雙托架，采用導流運動(能大大提高抗水錘沖擊)，介質從上方進入，較好地解決了大口徑閥啟閉力矩大，密封不能關嚴，填料室跑漏，提高閥門的各項性能(抗水錘沖擊)。4、在各種腐蝕介質的管道上使用，具有良好的防腐蝕性能，并有足夠的強度。5、法蘭式截止閥適用于耐高溫的蒸汽、油管上，具有耐高溫特性。

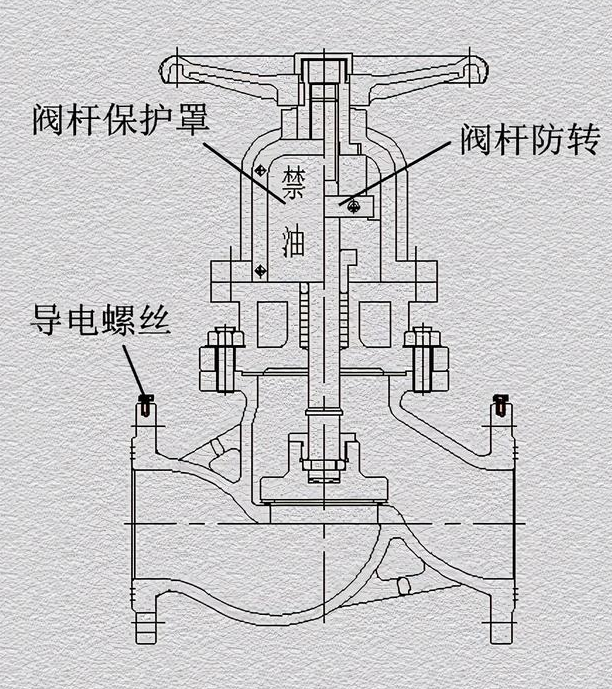

切斷閥的結構原理：
一個截止閥的主要啟閉部件是閥瓣與閥座，閥瓣沿閥座中心線移動，改變閥瓣與閥座的距離，從而改變流道的截面積，從而實現對流量的控制和截斷。
截止閥屬于強制密封式閥門，因此在閥門關閉時，必須對閥瓣施加壓力，使密封面不會泄漏。當介質從閥瓣下進入閥門時，所需的操作力克服阻力，是閥桿和填料之間的摩擦力與介質的壓力產生的推力，關閥的力要大于開啟閥門的力，因此閥桿的直徑要大，否則會發生閥桿彎曲故障。
近幾年來，自密封閥出現后，介質的流動方向由閥瓣上方進入閥腔，此時在介質壓力作用下，關閥的力小，而開閥的力大，閥桿的直徑相應的減小。而且，在介質的作用下，這種閥門也比較嚴密。我們國家“三進”閥門曾經規定過，流向，一律采用自上而下。
當截止閥打開時，當流量達到公稱直徑的25%~30%時，閥瓣的開啟高度已經達到大，表明閥門已經完全打開。因此全開位置，取決于閥瓣的行程。
截止閥之所以流行，是因為在開啟和閉合時，密封面之間的摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，也適用于高壓。
該閥只允許介質在單向流動，安裝時具有方向性。其結構長度大于閘閥，同時流體阻力大，長時間運行，密封可靠性不強。
關閉閥的安裝和維修：
①在管道的任意位置安裝手輪、手柄操作的截止閥。②手輪、手柄和傳動機構不允許起吊。③安裝時應注意介質流向與閥體上所指箭頭方向一致。④帶有傳動機構的截止閥(如齒輪傳動、電動、氣動、液動等)，按照使用說明書的規定安裝。
